  • NE型斗式提升機(板鏈)

NE型斗式提升機(板鏈)

描 述:    提升機是應用廣泛的一種垂直提升設備,該機適用于中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、塊煤)的垂直輸送,物料溫度在2...

分享到:
24小時服務熱線
13373746303



6358751900173851813005581[2]


  提升機是應用廣泛的一種垂直提升設備,該機適用于中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、塊煤)的垂直輸送,物料溫度在250℃以下。

  NE型板鏈斗式提升機是引進技術研制的新產品,主要技術參數符合機械部標準(JB3926-85)。采用自流式裝料,重力式卸料。鏈條是合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。NE系列板鏈式斗式提升機共有11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

  ■NE型斗式提升機的工作原理:

  NE系列板鏈式斗式提升機本機系流入式喂料,物料流入料斗內靠板鏈提升到頂補,在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量廣;且生產能高,能耗較低,可逐步代替其他類型提升機,其主要參數見下表。該機采用全封式機殼鏈速低,幾乎無回料現象,因此無功功率損耗少,噪聲低,壽命長。

  ■NE型斗式提升機的結構:

  E系列板鏈式斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

  運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。

  驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。

  上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。

  中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。

  下部裝置---安裝有自動張緊裝置。



6358752089606453918699325[1]


  1.密封性好,環金污染少。

  2.操作、維修方便、易損件少。

  3.使用成本低,由于節能和維修少,使用成本低。

  4.運行可靠,設計原理,保證整機運行的可靠性,密封性好。環境污染少。

  5.結構港型號,精度高。機殼經折邊和中間壓筋,再經焊接,剛性好、外觀漂亮。

  6.機械尺寸小,與同等提升量的其它各種提升機相比,這種提升機的機械尺寸較小。

  7.輸送能力大,該系列提升機具有NE15~NE800多種規格。提升量范圍為15~800m3/h。

  8.操作方便,維修少,易損件少。輸送鏈為套筒滾子鏈,誘導式重力卸料,用于各種粉狀、塊狀物粒的垂直提升。

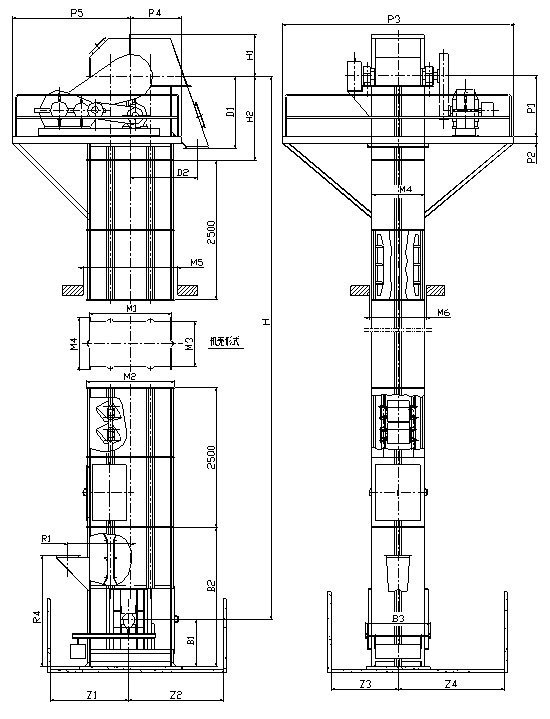

  ■NE系列斗式提升機外形尺寸圖:



6355388885331250002588693[1]




6358752097807784468060790[1]




6358837376247118182982838[1]




6358752044016403111446186[1]


  該機適用于中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、塊煤)的垂直輸送,物料溫度在250℃以下。
